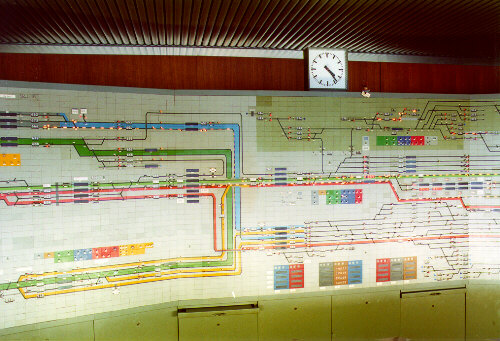

Detailansicht der Segmente 2 und 3. Beim Bau des Stellwerks wurde bereits eine Fernstellung der umliegenden Bahnhöfe vorgesehen, jedoch mit Ausnahme der Abzw. Darmstadt-Nord, Berg- und Stockschneise nie realisiert. Auf dem teilweise sichtbaren Segment 1 am linken Bildrand: Erzhausen mit S-Bahn (hellgrün) und Fernbahn (rot). Auf dem Segmenten 2 und 3 von oben nach unten: Darmstadt-Nord mit (zum Zeitpunkt der Aufnahme noch) eingleisiger Odenwaldbahn und Personengleise nach Kranichstein (blau) und Gütergleise nach Kranichstein (grün), in der Mitte Arheilgen mit S- und Fernbahn, unten links Weiterstadt (grün), daran rechts anschließend die Abzw. Stock- und Bergschneise.

Detailansicht des Segments 4 mit den Einfahrten aus Richtung Norden, dem Güterbahnhof (oben), für den ein Nahstellbereich (Stellwerk Dg) eingerichtet ist, diversen Abstellgleisen und unten den Speicherblöcken für die Fahrstraßeneinstellung.

Detailansicht der Segmente 4-6 mit dem Personenbahnhof.

Detailansicht der Segmente 6 und 7 mit der Ausfahrt nach Süden (unten), darüber der Bahnhof Eberstadt, darüber Bahnhof Bickenbach; auch hier war für beide Bahnhöfe eine nie realisierte Fernsteuerung vorgesehen.

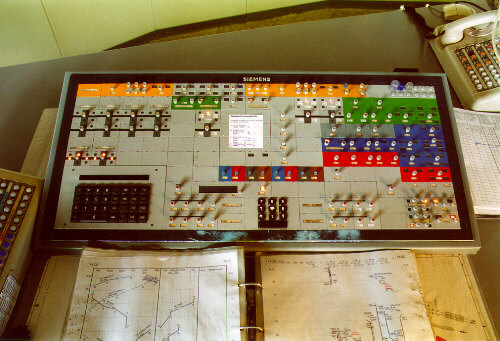

Nummernstellpult Fahrdienstleiter.

Nummernstellpult nur für Rangierbetrieb.
