Stellwerksbilder

Ort: Stellwerk: Bauart: Inbetriebnahme: Außerbetriebnahme:
Lauterbourg Poste 1 MU 45   -

[Lauterbourg]
Französisches Stellwerk des Typs MU 45 von Saxby. Der Aufbau eines solchen Stellwerks unterscheidet sich deutlich vom dem deutscher Bauarten. Z. B. sind Signal-, Weichen- und Fahrstraßenhebel auf der Hebelbank "bunt gemischt". Alle Hebelplätze sind von 1 bis x durchnumeriert. Auf dem Bild sind z. B. die Hebel 7 bis 9 für Fahrstraßen, die Hebel 15 bis 21 für Weichen (mit Gestängeantrieb!) vorgesehen. Auch die interne Logik ist anders: Es gibt Schubstangen für Weichen und Signale, die durch das Umlegen des Fahrstraßenhebels blockiert oder freigegeben werden. Rechts am Bildrand der Blockkasten des deutschen Felderblocks für die eingleisige Strecke Wörth-Lauterbourg.

[Lauterbourg]
Detailansicht des Blockkastens: Endfeld, Anfangsfeld, Erlaubnisfeld.

[Lauterbourg]

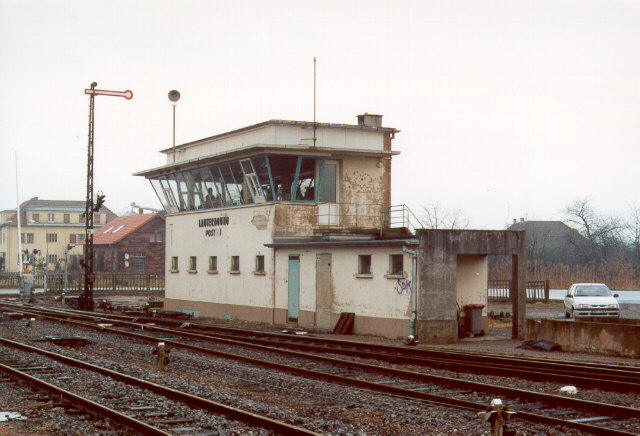

Das Stellwerksgebäude.
