Ort: Stellwerk: Bauart: Inbetriebnahme: Außerbetriebnahme:
Wasserbillig CFL   Schalterwerk Integra 1948 16.06.2002

[Wasserbillig]
Integra-Schalterwerk. Das Schalterwerk verfügt nur noch über rein elektrische Abhängigkeiten. Die Weichen laufen beim Einstellen einer Fahrstraße automatisch um. Zur Einstellung einer Fahrstraße werden der Richtungsschalter (Fahrstraßen-/Signalhebel) und eine Gleistaste im Hebelwerksaufbau betätigt. Dem Richtungsschalter sind damit mehrere Fahrstraßen zugeordnet (alle Ein- bzw. Ausfahrten in Richtung einer Strecke). Nach dem Festlegen der Fahrstraße (weitere Taste) kann der Schalter in die 90-Grad-Stellung (Signal auf Fahrt) gebracht werden.

[Wasserbillig]
Detailansicht der Richtungsschalter mit verschiedenen Stellungen, darüber diverse Tasten zur Fahrstraßensteuerung. Mit den Schwenkschaltern der obersten Reihe können Weichen einzeln gestellt werden.

[Wasserbillig]

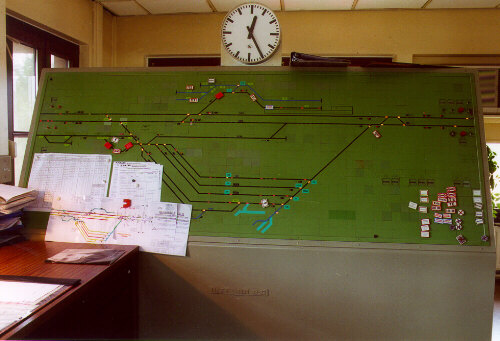

Im Stellwerksraum befindet sich zusätzlich eine Meldetafel zur Gleisbesetzt-, Fahrstraßen- und Weichenlagenanzeige.

Benachbarte Betriebsstellen
Oetrange CFL
