Relaisraum eines Sp Dr S60-Stellwerks
![[Gestellreihen]](http://www.stellwerksbilder.de/eb_sonst/relais1.jpg)
Allgemeiner Überblick über die Gestellreihen.
![[Achszähler]](http://www.stellwerksbilder.de/eb_sonst/relais2.jpg)
![[Achszähler]](http://www.stellwerksbilder.de/eb_sonst/relais3.jpg)
Links: Achszählgestell. Oben Übertragungsschienen, darunter die Motorzählwerke, unten Überwachungsgruppen. Rechts: ein
Zählwerk in der Detailansicht. Neben den älteren, hier sichtbaren, Motorzählwerken kommen inzwischen auch elektronische
Zähler zum Einsatz.
![[Zugstraße]](http://www.stellwerksbilder.de/eb_sonst/relais4.jpg)
![[Zugstraße]](http://www.stellwerksbilder.de/eb_sonst/relais5.jpg)

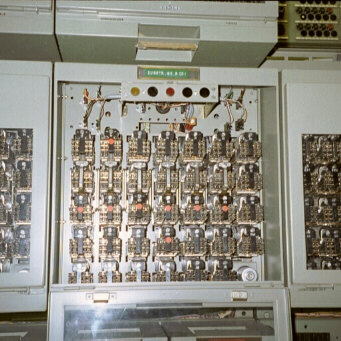

Links: Zugstraßen- (groß) und Signalgruppen (klein). Rechts: Eine Zugstraßengruppe im Detail.
![[Nummernstellpult]](http://www.stellwerksbilder.de/eb_sonst/relais6.jpg)
Tastenrelais (Tastennachahmung) des Nummernstellpults.
![[Wahlverteiler]](http://www.stellwerksbilder.de/eb_sonst/relais7.jpg)
Detailansicht Wahlverteiler. (Alle Fotos: RG)
